VO16040Y1

1. Controlador integrado ST7528-G
2. Fuente de alimentación única de +3,3 V
3. Ciclo de servicio 1/40
4. Realce LCD integrado

ElementoValorUnidad

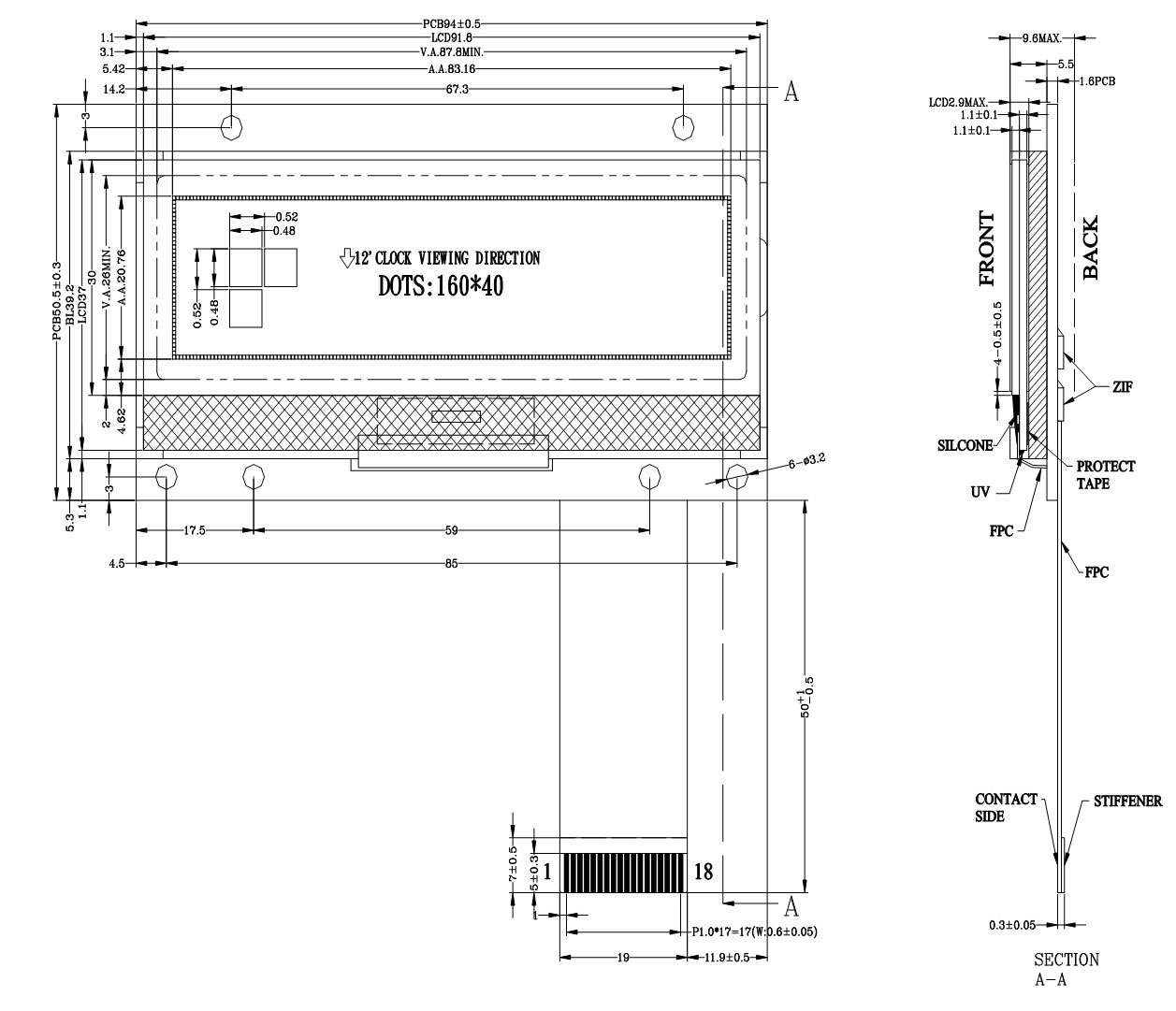

Dimensiones del módulo 94.0 x 100.5 mm
Área de visualización 87.8 x 26.0 mm
Área activa 83.16 x 20.78 mm
Tamaño del punto 0.48 x 0.48 mm
Tamaño de los caracteres 0.52 x 0.52 mm
ItemSymbolConditionTypical ValueUnit
Voltaje de entrada VDD 25℃ 3.3 V
Corriente de alimentación IDD VDD = +3.3V 1.5 mA
Voltaje de alimentación para el panel VLCD 25℃ 6.0 V
PinSymbolPinSymbol
1 VSS 10 DB1
2 VDD 11 DB2
3 V0 12 DB3
4 /RES 13 DB4
5 /CS 14 DB5
6 RS 15 DB6
7 /WR 16 DB7
8 /RD 17 A
9 DB0 18 K
