  • VO12864M COG LCD Display
VO12864M

1. Controlador integrado NT7538H
2. Fuente de alimentación única de +3,0 V
3. Ciclo de servicio 1/65
4. Realce LCD integrado

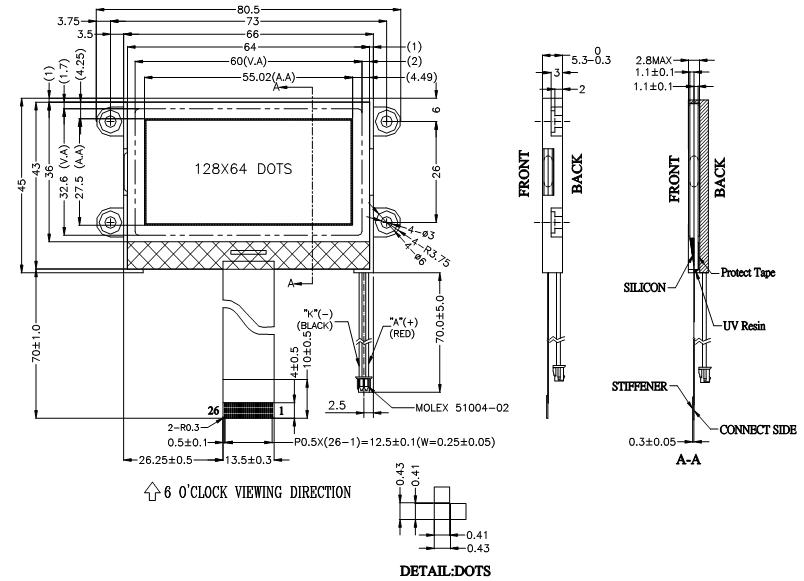

ElementoValorUnidad
Dimensiones del módulo 80.5 x 114.0 mm
Área de visualización 60.0 x 32.6 mm
Área activa 55.02 x 27.5 mm
Tamaño del punto 0.41 x 0.41 mm
Tamaño de los caracteres 0.43 x 0.43 mm
ItemElementoSymboloCondiciónValor típicoUnidad
Voltaje de entrada VDD 25℃ 3.0 V
Corriente de alimentación IDD VDD = +3.0V 0.8 mA
Voltaje de alimentación para el panel VLCD 25℃ 9 V
PinSymboloPinSymbolo
1 /CS1 16 VOUT
2 /RST 17 C3+
3 A0 18 C1-
4 /WR 19 C1+
5 /RD 20 C2+
6~13 DB0~DB7 21 C2-
14 VDD 22~26 V4~V0
15 VSS
