繪圖型液晶顯示器模組

  • produsts-pic

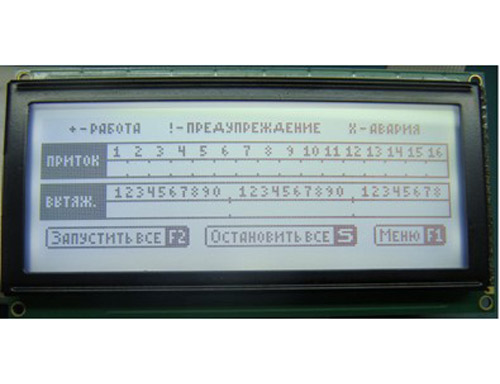

VG192643

1.內建控制器KS0107/0108或同等物
2.+5V單一電壓輸入
3.1/64工作週期
4.LED背光腳: A/K, 或是1/2或是20/21
5.背光: LED背光
6.選項: 外加負壓

項目標準價值單位

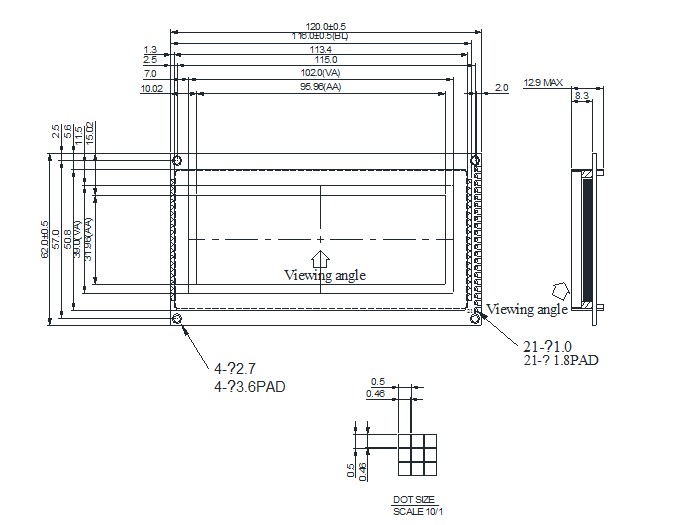

模組尺寸 120.0 x 62.0 mm
可視範圍 102.0 x 39.0 mm
顯示範圍 95.96 x 31.96 mm
點尺寸 0.46 x 0.46 mm
點距 0.5 x 0.5 mm
項目符號情況典型值單位
輸入電壓 VDD 25 ℃ 5.0 V
供應電流 IDD VDD = +5V 10.0 mA
LCD操作電壓 VDD - VO 25 ℃ 8.35 V
LED正向電壓 Vf 25 ℃ 3.5 V
LED正向電流 If 25 ℃ 96 mA
Pin 符號 功能
1 VSS 接地
2 VDD +5V
3 VO 對比調整
4 VEE 負電壓輸出
5 D/I H:數據 L:指令
6 R/W H/L讀/寫信號
7 E H→L啟動信號
8~15 DB0~DB7 H/L資料匯流
16 CS1 選擇IC1組件
17 CS2 選擇IC2組件
18 CS3 選擇IC3組件
19 /RST 重設信號
20 A 背光電源供應(+)
21 K 背光電源供應(-)
