192x32 繪圖型LCD

  • produsts-pic
VG192321

1.內建控制器ST7920
(192x32個點 點矩陣模式或是16x16個點 Big5/GB中文模式,或是8x16 個點ASCII模式)
2.+5V單一電壓輸入 (選項: 3V)
3.1/32 工作週期
4.LED背光腳: A/K, 或是1/2 或是15/16
5.背光: LED背光

項目標準價值單位

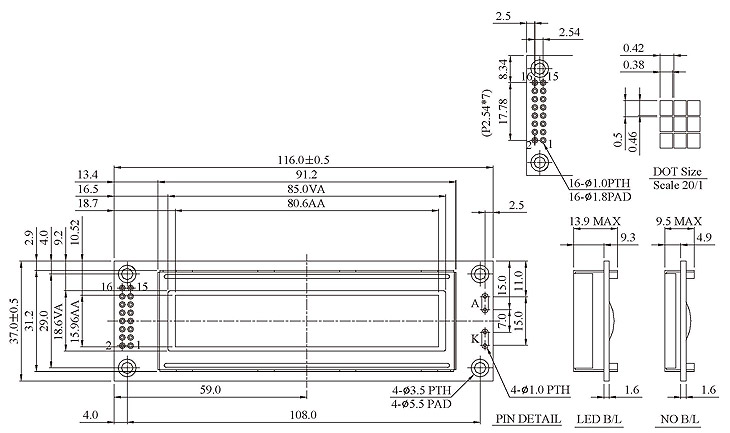

模組尺寸 116.0 x 37.0 mm
可視範圍 85.0 x 18.6 mm
顯示範圍 80.6 x 15.96 mm
點尺寸 0.38 x 0.46 mm
點距 0.42 x 0.5 mm
項目符號情況典型值單位
輸入電壓 VDD 25 ℃ 5.0 V
供應電流 IDD VDD = +5V 2.6 mA
LCD操作電壓 VDD - VO 25 ℃ 4.5 V
LED正向電壓 Vf 25 ℃ 4.2 V
LED正向電流 If 25 ℃ 210 mA
Pin符號功能
1 VSS 接地
2 VDD +5V(+3V 選項)
3 VO 對比調整
4 RS 登記選擇信號
5 R/W H/L 讀/寫 信號
6 E H→L 啟動信號
7~14 DB0~DB7 H/L 資料匯流
15 A 背光電源供應(+)
16 K 背光電源供應(-)

192x32 繪圖型LCD-VG192321
