  • COG液晶顯示模組 - VO12864V
VO12864V

1.崁入控制器UC1601
2.+3.3V 輸入電壓
3.1/65 工作週期
4.晶片加升壓器

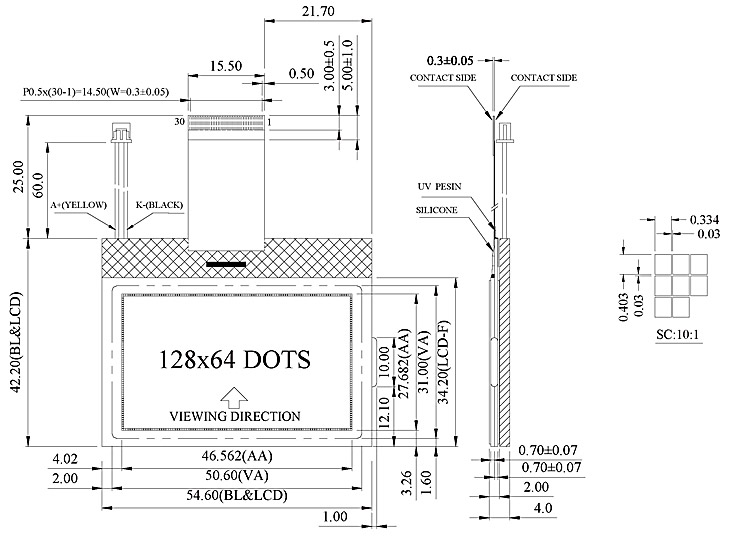

項目 標準價值 單位
模組尺寸 54.6 x 67.2 mm
可視範圍 50.6 x 31.0 mm
顯示範圍 46.562 x 27.682 mm
點尺寸 0.334 x 0.403 mm
點距 0.364 x 0.433 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 3.3 V
供應電流 IDD VDD = +3.3V 0.1 mA
面板輸入電壓 VLCD 25 ℃ 9.7 V
針 符號 針 符號
1~4 NC 14~17 DB7~DB4
5 VOUT 18 DB3/SDA
6 VB0+ 19~20 DB2~DB1
7 VB0- 21 DB0/SCK
8 VB1- 22 WR1
9 VB1+ 23 WR0
10 VSS 24 CD
11 VDD 25 /RST
12 BM1 26 CS0
13 BM0 27~30 NC

COG液晶顯示模組 - VO12864V
