• 液晶顯示控制板 - VT035A-KN03-C01D
VT035A-KN03-C01D

1.螢幕尺寸:3.45吋
2.尺寸(寬X高X厚) : 76.9 x 64.9 x 7.26 mm
3.高解析度: 230,400 點 (320 RGB x 240)
4.視角: (U/D/L/R): 15/35/45/4
5.亮度: 350 cd/m2
6.介面: 8 bits 8080 模組 MCU 介面

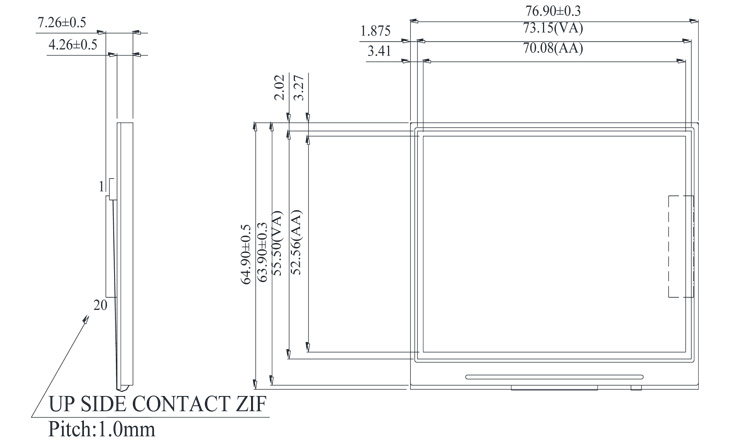

項目標準價值單位
模組尺寸 76.9 x 64.9 mm
可視範圍 73.15 x 55.5 mm
顯示範圍 70.08 x 52.56 mm
點尺寸 73 x 219 mm
參數符號等級評定單位
Min.Typ.Max.
電壓 VDDIO 3.0 3.3 3.6 V
數位操作電流 IDD mA
高階輸入電壓 VIH 0.8 VDDIO VDDIO +0.5 V
低階輸入電壓 VIL 0.2 VDDIO V
高階輸出電壓 VOH 0.8 VDDIO Vcc+0.5 V
低階輸出電壓 VOL 0.2 VDDIO V
符號敘述
1 VSS 邏輯電壓輸入接地端
2 VDD 邏輯電壓輸入
3 BL_E 背光啟動(這個模組是電源啟動)
4 D/C# H:數據 L:指令碼
5 WR# 寫入閃頻信號
6 RD# 讀取閃頻信號
7 DB0 數據bit 0
8 DB1 數據bit 1
9 DB2 數據bit 2
10 DB3 數據 bit 3
11 DB4 數據 bit 4
12 DB5 數據 bit 5
13 DB6 數據 bit 6
14 DB7 數據 bit 7
15 CSB# 晶片選擇
16 RES# 同步重置
17 NC 沒有連接
18 NC 沒有連接
19 NC 沒有連接
20 NC 沒有連接

LCD AD 板子
