Графический модуль

  • produsts-pic
VG128647

1.Встроенный контроллер ST7920
   (матричный режим: 128 х 64 или 16 х 16 точек
   Big5/Гб Китайский режим или режим
   ASCII: 8 х 16 точек)
2.Один источник питания +5 В
  (дополнительно: +3 В)
3.1/32 рабочий цикл
4.Светодиодная подсветка контакты B/L:
   A/K или 1/2, 15/16
5. Подсветка: Светодиодная подсветка B/L

Элемент

Стандартное значение

Единица измерения

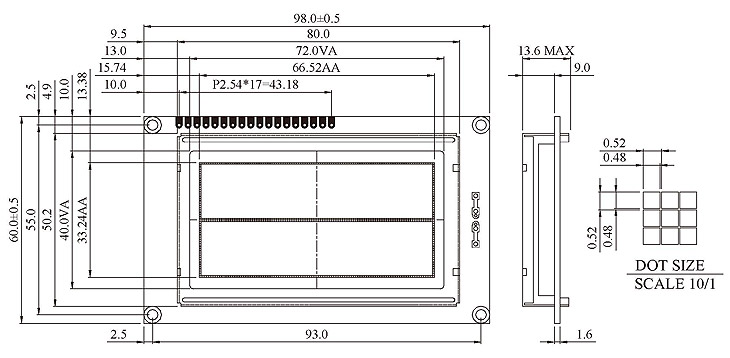

Габариты модуля

98.0 x 60.0 mm

Область просмотра

72.0 x 40.0 mm

Активная область

66.52 x 33.24 mm
Размер точки 0.48 x 0.48 mm

Шаг расположения точек

0.52 x 0.52 mm

Элемент

Символ

Условие

Типичное значение

Единица измерения

Входное напряжение

VDD 25 ℃ 5.0 V

Ток питания

IDD VDD = +5V 2.6 mA

Управляющее напряжение ЖК

VDD- VO 25 ℃ 6.0 V

Прямое напряжение светодиодов

Vf 25 ℃ 4.2 V

Прямой ток светодиодов

If 25 ℃ 330 mA

Контакт

Символ

Функция

1 VSS

Заземление

2 VDD +5 В (дополнительно: +3 В)
3 VO

Регулировка контрастности

4 RS

Регистрация сигнала выбора

5 R/W

H/L сигнал чтения/записи

6 E

H→L разрешающий сигнал

7~14 DB0~DB7

H/L шина данных

15 A Источник питания для B/L(+)
16 K Источник питания для B/L(-)
17 /RST

Сигнал сброса

18 VOUT

Положительное выходное напряжение
