Символьный модуль

  • produsts-pic
VG128644

1.Встроенный контроллер T6963C или
   эквивалентный ему
2.Один источник питания +5 В
3.1/64 рабочий цикл
4.Светодиодная подсветка контакты B/L:
   A/K или 2/3, 19/20
5.Подсветка: Светодиодная подсветка B/L
6.Вариант: Внешнее отрицательное напряжение

Элемент

Стандартное значение

Единица измерения

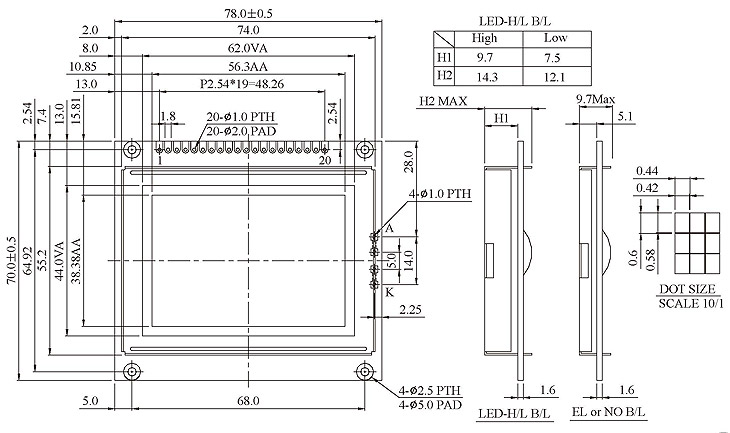

Габариты модуля

78.0 x 70.0 mm

Область просмотра

62.0 x 44.0 mm

Активная область

56.3 x 38.38 mm
Размер точки 0.42 x 0.58 mm

Шаг расположения точек

0.44 x 0.6 mm

Элемент

Символ

Условие

Типичное значение

Единица измерения

Входное напряжение VDD 25 ℃ 5.0 V

Ток питания

IDD VDD = +5V 33.0 mA

Управляющее напряжение ЖК

VDD - VO 25 ℃ 9.0 V

Прямое напряжение светодиодов

Vf 25 ℃ 4.2 V

Прямой ток светодиодов

If 25 ℃ 480 mA

Контакт

Символ

Функция

1 FG/VEE Frame ground / Negative voltage output
2 VSS

Заземление

3 VDD

+5 В

4 VO

Регулировка контрастности

5 /WR

Запись данных

6 /RD

Чтение данных

7 /CE

Разрешение элемента памяти

8 C/D

Чтение/запись команд/данных

9 /RST

Сброс настроек контроллера

10~17 DB0~DB7

Шина данных

18 FS Выбор шрифта (H:6x8, L:8x8)
19 K Источник питания для B/L(-)
20 A Источник питания для B/L(+)

Символьный модуль-VG128644
