  • Символьные ЖК-модули - VC1625
VC1625

1.5x8 точек с курсором
2.Встроенный контроллер KS0066 или
   эквивалентный ему
3.Один источник питания +5 В
   (дополнительно: +3V)
4.1/16 рабочий цикл
5.Светодиодная подсветка контакты B/L:
   A/K, или 1/2, 15/16
6.Подсветка: Светодиодная подсветка B/L
7.Вариант: Отрицательное напряжение

Элемент

Стандартное значение

Единица измерения

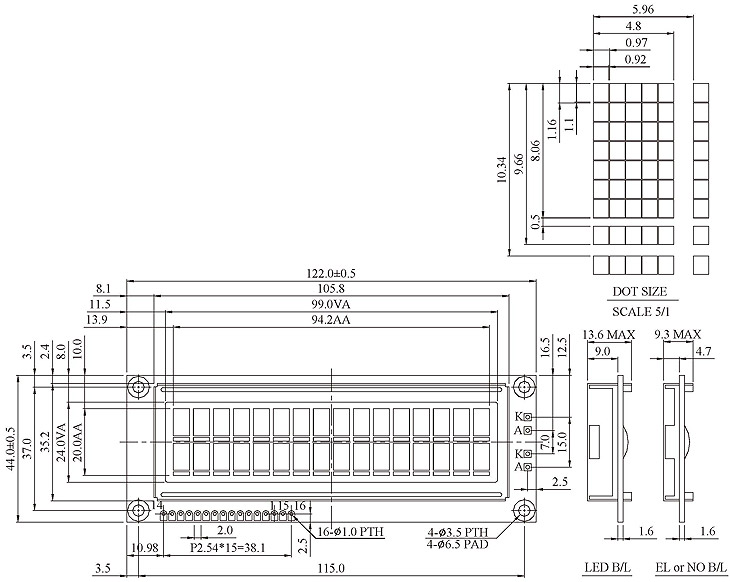

Габариты модуля

 122.0 x 44.0 mm

Область просмотра

 99.0 x 24.0 mm

Активная область

 94.2 x 20.0 mm
Размер точки 0.92 x 1.1 mm

Размер символа

 4.8 x 9.66 mm

Элемент

Символ

Условие

Типичное значение

Единица измерения

Входное напряжение

 VDD 25 ℃ 5.0 V
Ток питания IDD VDD = +5V 1.5 mA

Управляющее напряжение ЖК

 VDD - VO 25 ℃ 4.2 V

Прямое напряжение светодиодов

 Vf 25 ℃ 4.2 V

Прямой ток светодиодов

 If 25 ℃

Массив данных

 280 mA

По краю

 20

Контакт

Символ

Функция
1 VSS

Заземление
2 VDD +5 В (дополнительно: +3 В)
3 VO

Регулировка контрастности
4 RS H: Данные L: Инструкция
5 R/W

H/L сигнал чтения/записи
6 E

H→L Разрешающий сигнал
7~14 DB0~DB7

H/L шина данных
15 A Источник питания для B/L(+)
16 K Источник питания для B/L(-)

(Вариант)PIN15:LED-,PIN6:LED+

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F
