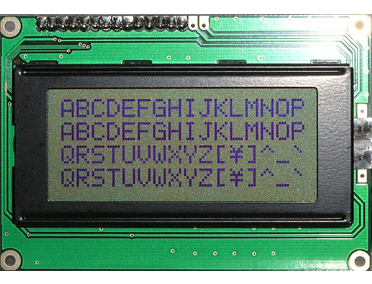

VC16411

1.5x8 dots with cursor
2.Built-in controller RW1063 or equivalent
3.+ 5V single power supply (option: +3V)
4.1/16 duty cycle
5.LED B/L pins: A/K, or 1/2, 15/16
6.Backlight: LED B/L
7.Option: Negative Voltage
8.SPI or IIC interface(option)

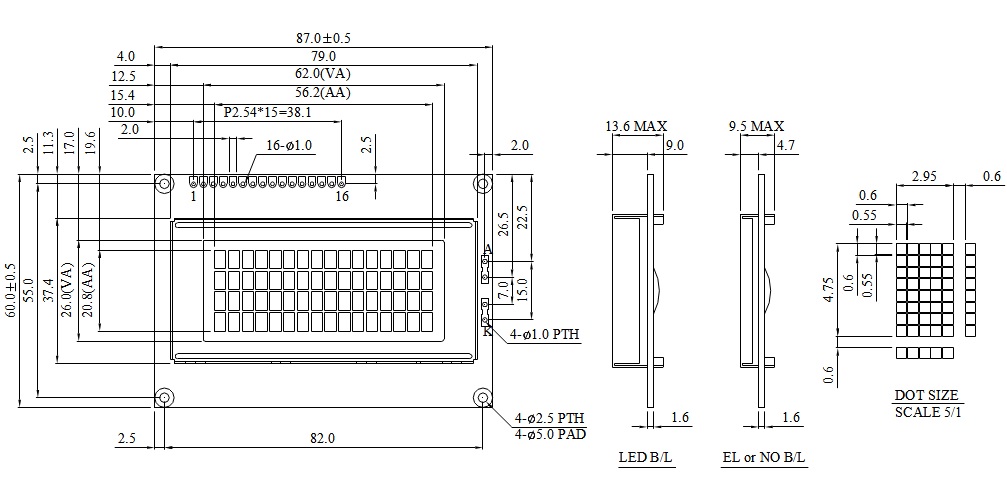

Item Standard Value Unit
Module Dimension 87.0 x 60.0 mm
Viewing Area 62.0 x 26.0 mm
Active Area 56.2 x 20.8 mm
Dot Size 0.55 x 0.55 mm
Character Size 2.95 x 4.75 mm
Item Symbol Condition Typical Value Unit
Input Voltage VDD 25 ℃ 5.0 V
Supply Current IDD VDD = +5V 1.5 mA
LCD Driving Voltage VDD - VO 25 ℃ 4.5 V
LED Forward Voltage Vf 25 ℃ 4.2 V
LED Forward Current If 25 ℃ 220 mA

SPI

Pin Symbol Function
1 VSS GND
2 VDD +5V
3 VO Contrast Adjustment
4 RS H:Data L:Instruction
5-11 N.C Keep floating
12 /CS Chip selection input
13 SCLK serial clock input
14 SDA serial data input
15 A Power supply for B/L (+)
16 K Power supply for B/L (-)

IIC

Pin Symbol Function
1 VSS GND
2 VDD +5V
3 VO Contrast Adjustment
4-6 N.C Keep floating
7 SA0 Slave address
8 SA1 Slave address
9-11 N.C Keep floating
12 /CS Chip selection input
13 SDA serial data input
14 SCLK serial clock input
15 A Power supply for B/L (+)
16 K Power supply for B/L (-)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F
10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F
50 51 52 53 54 55 56 57 58 59 5A 5B 5C 5D 5E 5F
